史上最全:重型货架说明书
来源:南京欧亚德仓储设备集团有限公司  人气:1002  发布时间:2019-12-19

重型货架说明书
一、重型货架简介
二、重型货架结构标准
三、重型货架设计规范
四、重型货架原材料选用标准
五、重型货架制作工艺流程
六、重型货架使用操作规范


一、重型货架简介
1.重型货架,又俗称横梁式货架,或称货位式货架,属于托盘货架类,在国内的各种仓储货架系统中最为常见一种货架形式。以立柱片+横梁形式的全组装结构,结构简明有效。可根据存储单元集装设备的特性加装如:隔档、钢层板(钢格板)、金属丝网层、仓储笼导轨、油桶架等功能性附件,能够满足不同单元集装设备形式的货物存储。

2.重型货架是使用最普遍的一种货架,每层承重超过500Kg的,名称正是由此得来。其有很好的拣取效率, 可储存较重的物品,但储存密度较低。重型货架又叫托盘式货架,具有承重大,高度适应范围广泛,机械存取,选取效率高等特点,但空间利用率一般。广泛应用于制造业、第三方物流和配送中心等领域,既适用于多品种小批量物品,又适用于少品种大批量物品。此类货架在高位仓库和超高位仓库中应用最多(自动化立体仓库中货架大多用此类货架)。

3.重型货架通常货物通过托盘、仓储笼等单元集装设备整装后存入货架保管。每单元载重一般在4000kg以内,每层通常放两个单元,是最普遍和广泛使用的货架之一,适合绝大多数仓库或产品货物使用,具有100%的货物任意拣选特性,搬运机械如叉车等可到达任意货位进行存储作业,存储作业方便、快捷,以机械搬运设备进行存储作业,能够以75mm的整数倍自由调节每层层高。

二、重型货架结构标准

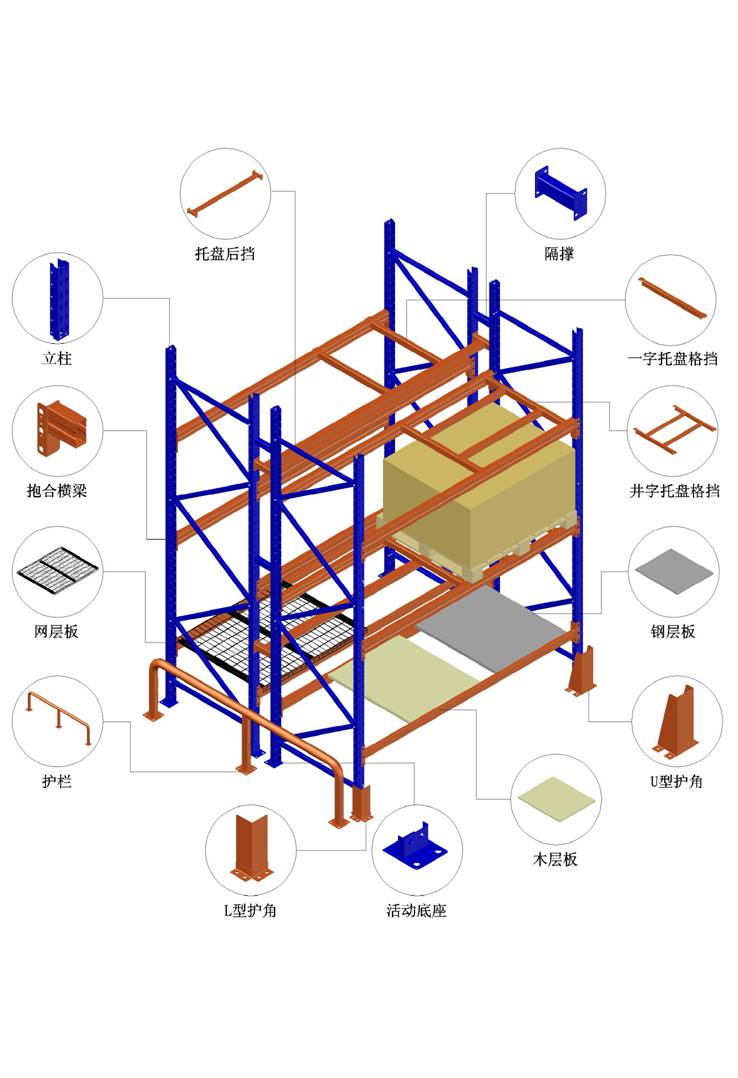

重型货架由立柱、横梁、横撑、斜撑以及自锁螺栓组装而成,可以有效防止螺栓松动后引发货架失稳;横梁采用特制的冷轧P型闭口梁;该结构具有简单可靠、重量轻、承载力强、造价低的特点;柱卡与立柱连接时配有特殊设计安全销,可以确保横梁在外力撞击下不会脱落;具有承载力强、耐磨损、更换简单、维修成本低廉的特点。
重型货架常用立柱结构:80*60、90*68、100*68、120*95
重型货架常用横斜撑结构:35*24、35*29、40*39
重型货架常用横梁结构:100*50、120*50、140*50、160*50

三、重型货架设计规范
立体仓库的设计、制造、安装调试及验收遵循以下标准:
GBJ17-88        钢结构设计手册
ZBJ83015-89     高层货架仓库设计规范
GB/T 5323-91 立体仓库钢结构货架技术条件
Q320104HDJ 02-2005企业标准。
GB/T4995-1996    钢制托盘设计规范
FEM9.831         欧洲物料搬运协会货架设计规范
CECS23-1990      钢货架结构设计规范
GB50011-2001,GB50191 中国抗震设计规范
设计原则
1、高起点、专业化、低投入、高效率;
2、采用国内外成熟的立体仓库技术;
3、高效率地利用现有空间;
4、对物料存放、运行路径实行优化,均布载荷,保证物料按最短路径移动,存取自如,以提高作业效率;
5、操作简单,运行安全可靠,维修方便。


四、重型货架原材料选用标准

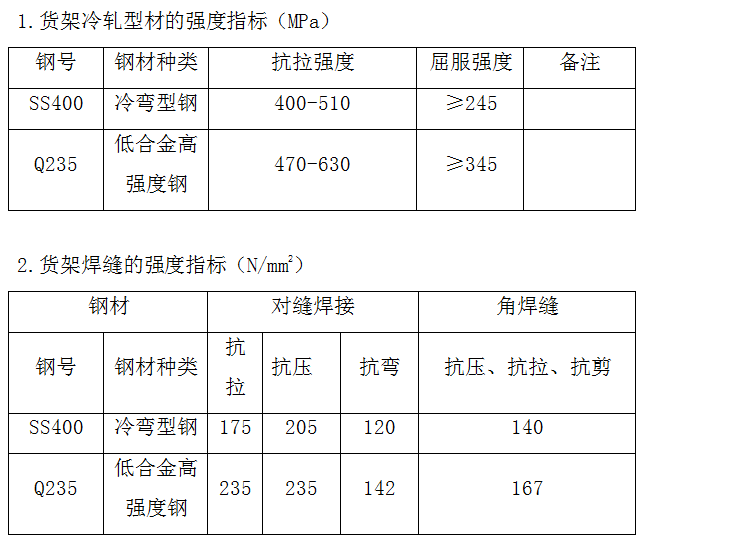

构件材料的强度指标
货架的主构件,均选用大型钢厂的原材料经冷轧加工的型材制作,其强度指标如下:


五、重型货架制作工艺流程
1.生产制造工艺流程:
原材料(带钢)    冷轧成型    定尺、平头  冲孔(焊接)校正  表面喷塑   包装      成品

2.表面处理:
工艺流程:黑坯 除去表面脏物 除锈 磷化 喷塑流平固化成品
货架表面处理采用环氧树脂粉末静电喷涂工艺,涂层厚度60-80цm;
静电喷粉附着力达到GB92865-88标准中0级要求;
硬度(耐磨性)为普通硝基漆的100倍以上,达到GB6739-86标准中的2H要求;
耐腐蚀性(盐酸实验)GB1771-91大于500小时。

六、重型货架使用操作规范
1.重型货架使用要防头重脚轻:应做到高层放轻货,底层放重货的原则。
2.要防超载:每层堆放重量不得超过货架的最大承载量
3.防撞击:叉车在运行过程中,应尽量轻拿轻放,防止对货架撞击
4.货架上方有货物时,操作人员不要直接进入货架底部防止用不标准的地台板(卡板)、托盘等在货架上使用,川字底最为适合托盘尺寸、叉槽方向及托盘载荷须按合同规定,货物应整齐置放在托盘上。  
5.存放托盘货物时应先抬高托盘,待托盘底部距离横梁不小于50mm时将托盘货物轻放 在横梁上,然后将叉子降至托盘叉槽中间缓慢退出至巷道。严禁在横梁上拖拉托盘货物。  
6.取出托盘货物时应先将叉子对准托盘叉槽中间,将叉子缓慢推入托盘叉槽中不小于 2/3的位置后缓慢提升托盘,待托盘底部距离横梁不小于50mm时将托盘货物取出并退至巷道内。严禁在横梁上拖拉托盘货物。  
7.严禁擅自调节横梁高度,须将调整方案通知货架供应商,确认可行方可动工。  
8.存取托盘货物时库内必须光线明亮,特别应保持巷道内光线明亮以利于操作人员视线无阻碍。 
9.操作人员作业时须精神状态正常,严禁带病及睡眠不足的情况下进行操作。 
10.叉车需日常检查及维护,存取托盘货物前须检查叉车能保证正常状态下工作。  
11.操作人员须经培训合格后方能驾驶叉车存取托盘货物。  
12.须定期检查货架: 
(1)横梁挂扣是否有移位     
(2)螺栓连接有否松脱,打扫地面时是否发现疑似属于货架的零部件。 如发生货架(立柱或横梁)被碰撞损坏,须及时上报,及时将备用件换上或通知厂家进行维修.
